ゴーレムをつくりたい
ゴーレムはドラクエの古参モンスター。あのゴーレムをペーパークラフトにしてみたい。FreeCADでここまでモデリングを済ませた。このままだと棒立ちのままペパクラになってしまうのでポーズを決めたい。
 |
| こんなふうに |
しかし、
ポーズは ”右クリック＞変換” で操作することはできるが、ｘ・ｙ・ｚ軸３方のLCSではどうも狙った構えにするのはむずかしい・・・・。カクカクになる。
そこで、パーツの組み立て、兼ポーズ決めをアセンブリでやってみることにした。アセンブリワークベンチで実際どんなことができるのかがよくわかっておらず、なんとなくやりたいことができそうだな、、、くらいの心構えしかない。使用したのはA2pワークベンチ。

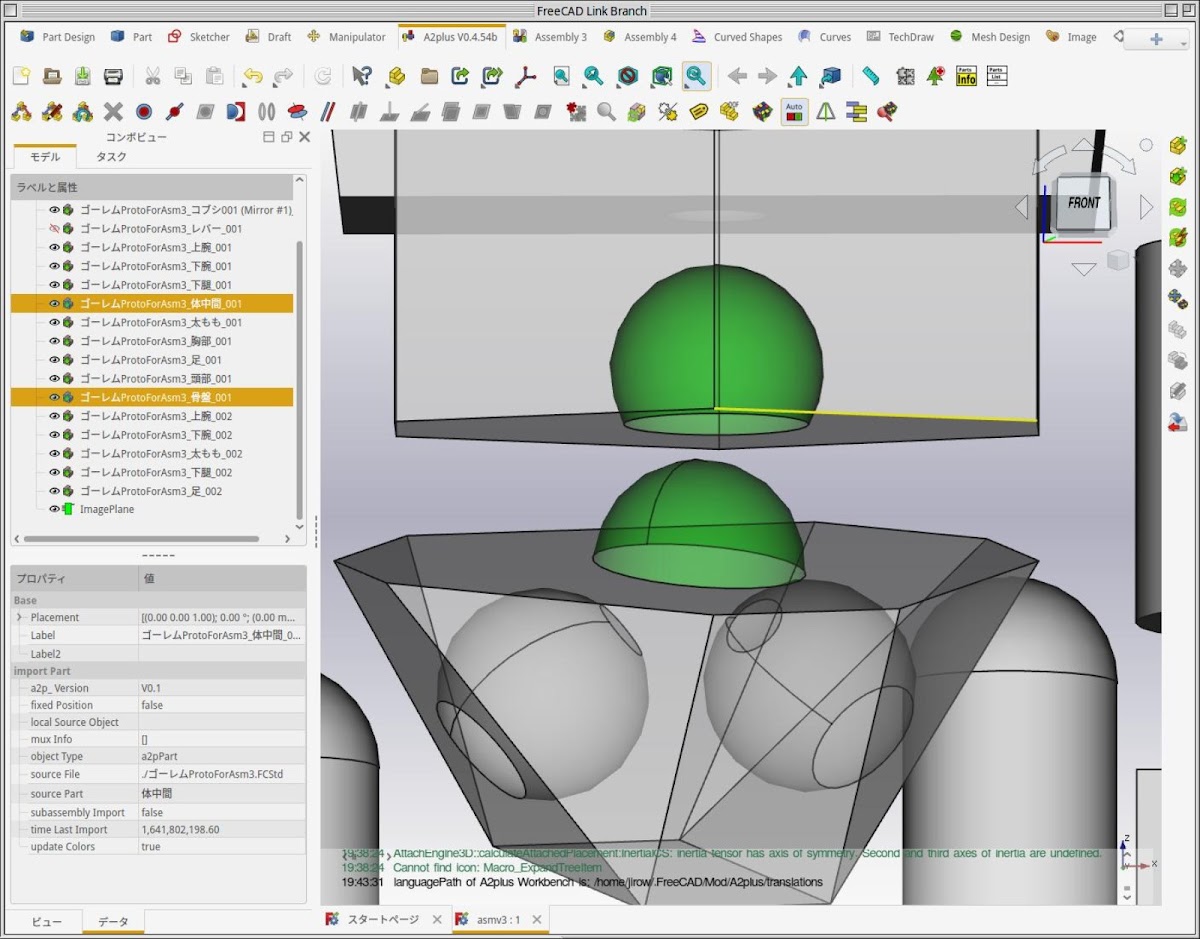

各パーツの接続に、半球拘束をつかってみた
腕や胸といった接続部を球状にして、よくガンプラやフィギュアにあるようなボールジョイント式にした。これでフレキシブルな可動域になる。
ちなみに、ゴーレムの首もとい、半球拘束でパーツがくっつくときはすべて以下の音（ブッピガン）が脳内でなっておりました。この音って名前があったんだ・・・・
こんな調子で、各パーツの接続部すべてに半球拘束を完了した。
 |
| 既に謎のポーズが決まってるのワロス |
ポーズ決めは、Move the selected part under constrains で行う
A2pワークベンチ ツールバーにあるこのアイコンでそれぞれパーツを動かせる。なんでも半球拘束の下、マウスカーソルグリグリでパーツを動かすことが可能なんだとか。ゴーレムの画像を参考に、
胸部パーツを左手を前方へ出すように回転させてみた。
バーン！
いや、なんでだよ！！！
なにこのポーズ！だ、だめだ、はやくやり直さないと！元にもどすから、さっきとは逆の回転を加えればいいのか！？
うわぁぁぁぁぁぁぁぁ
どうしていいかわかんねぇぇぇぇ
やりなおし
Ctrl + Zマジ神
ぐぐるとfixed Positionをtrueにすることで、動かしたいパーツと固定したいパーツをそれぞれ選べるらしい。これをしてなかったから、はちゃめちゃに動いちゃったのね。
こんなポーズにしたいから、
じゃあ、前にでている右足に対して奥まっている左足にはfixedPosition固定して、胸部だけ回転させればいんだ。なるほど・・・・・・・・・・
うわぁぁぁぁぁぁぁぁぁぁぁ
完成！！！
四苦八苦したけれどもなんとかそれっぽくできたよ。以下の方法でやったら比較的スムーズ（？）にポーズぎめができました。
FreeCAD Tips 2 アセンブリでパーツが動かせないとき。懐かしいあの方法で解決できる。【A2pと半球拘束】
A2pワークベンチで拘束を設定したのに動かせない！？そんなときの解決方法を記事にしてみました。
leaves2min.blogspot.com
あとは、これをBlenderへエクスポートしてパペパクラ化するための下準備をいろいろ済ませて・・・・・
 |
| ペパクラになりました！ |
この記事を出したのが2022/01/28。正月休みをすべて溶かしてしまったけど。はじめからBlenderでやればもっとやりやすくて効率的だったかな。Blenderの使い方をいまから覚えるのだるすぎるもので・・・・。
