無印良品っぽいRaspberryPiケースを 100円ショップの素材でDIY

こんにちは!トップ画像がやる気を失わせるようなもので大変申し訳ありません!!まいばすけっとのコーヒ缶飲みまくりです!!

基盤むき出しなraspberry pi3のケースを100円ショップにあるものを素材に自作しました。しかも、無印良品っぽいおしゃれなケースが完成していて良い出来栄えなので、ぜひ最後までご覧ください。まずは自作ケース素材の入手から

素材: Seriaの名刺ケース

このSeriaで買える、透明のスモークがかったPP素材の名刺入れケースが、RaspberryPi3にジャストフィット!そりゃそうですよクレジットカードサイズのコンピュータを売りにしているマザーボードですからね。ぴったりジャストサイズではないけども、画像のように名刺入れケースへのおさまりの良さは気持ちいい

ラズパイケース自作のポイント: ボード固定穴(x4)のサイズがM3じゃないこと

M3サイズとは、ようは3mm直径のことですが、ラズパイをケースへ固定するために基盤に空いている4つ穴の直径サイズがノギスで測ると、2mm~2.5mmくらい。これの何が問題(ポイント)かというと、m2~m2.5の高ナットってホムセンで(おそらく)売ってない、ということなんです。大きいところいけばあったりします。

高ナットが必要になる

ラズパイをひっくり返してみてみると、高ナットの必要性が理解できる。突起物がいっぱいあるので、基盤を名刺ケースの底へベタづきネジ止めというわけにはいかないんですよね。基盤下、排熱スペースの確保という観点からも、できれば昔の高床式倉庫の脚のように、高さを持ち上げて、基盤を固定できるようにしたい

モチベーション次第ものつくり論

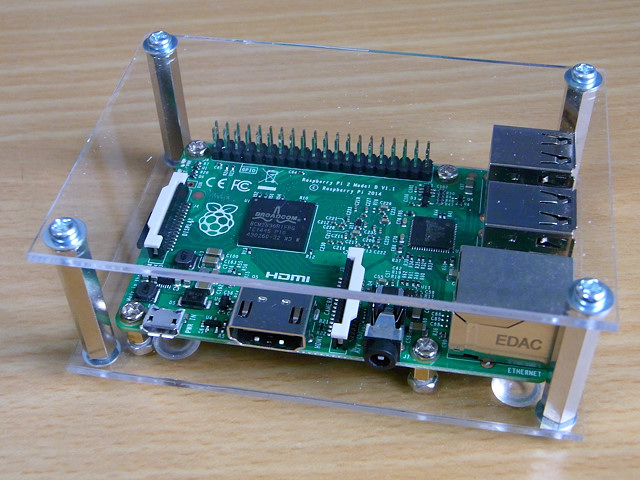

画像引用元: https://tyostd.exblog.jp/23474859/

Raspberry Pi2の基板上の穴はΦ3mmより小さめなので丸ヤスリで広げました。
引用：Raspberry Pi 2用ケースを自作 : ＴＹＯ．ＳＴＤのおきらく写真生活

ネットを検索すると基盤の穴拡大処置とかしてらっしゃる方もいらっしゃいました。スペーサーに使用する高ナットって、ホムセン店頭にあるのM3~になるはずのでPiの基盤に空いているような穴経M2.5とかネット通販しないと手に入らない（自分の場合）。予め注文しとけ、ってことですけど、

「決めた!! ラズパイケース作ろう!」「よし！今日作ろう!!」
っていうふうに、ものづくりの制作動機がいきあたりばったりな(私のような)人間にとっては、あるもんで作りなさい、がマインドです。

ナットの積み上げでなんとかする

鍋ネジ M2.6を入手ネジ・ナット 12個入りで100円

こんなふうにスレッドいっぱいにナットx3を通し

合体させて両端からネジを挿入する感じ

制作風景画像中心早足で

グルーガンで

ナットを連結

連結ナットを4つ用意

ケースへの穴あけマーキング

位置決めハンドドリルで3mmの穴を開ける

底に置いた連結ナットを、ケース下からネジ止めx4

グルーで補強

ろうそくグルーってポリプロピレンに定着しないんだよなぁ多分

完成!

基盤のUSB電源ソケット、HDMIソケット、USBソケット、Lanケーブルソケットなどの逃がし穴を、ハンドドリルやらカッターやらヤスリで、ガシガシどんどんやって完成!

完成したケースにラズパイを設置しみてる

VNCでデスクトップへアクセス

ちゃんと動いた!寸法測ったり、ケースへ試着したりと、基盤を素手でベタベタ触っていたから、静電気とかなにかの表紙でショートしてたらどうしようかと、不安がよぎりましたが無事生存かくにん!最後までお読みいただきありがとうございました!

まとめ DIYのクオリティ

さて無印良品っぽさの件ですが、スモークがかった透明ケースって無印良品っぽいですよね!

うんうん

そうだね

MUJIだね似てるね! 無印が販売したらこんな感じだよね。異論は認めません

給電ケーブル類でごちゃるのはしょうがないですけど、本棚とかに置いておいても違和感のないケースができたんじゃないでしょうか。自画自賛してますけどね実際のところ、こういう↓ケースを作ろうと思ってたし出来上がると思ってたんですよ、ほんとはね
