FreeCADでザクの動力パイプ（大河原邦男版）をモデリングする

突然ですが、FreeCADでザクの動力パイプ（大河原邦男版）をモデリングしてみました

混合曲線でスイープパスをつくる

黄色の線 ＝ スイープパス をつくります

XY YZ平面 にSketcher曲線を描いて押出しPad

スライス処理SliceApart

Sliceのエッジ＝黄色の線をスイープパスとして使用

パイプ用の○を描く

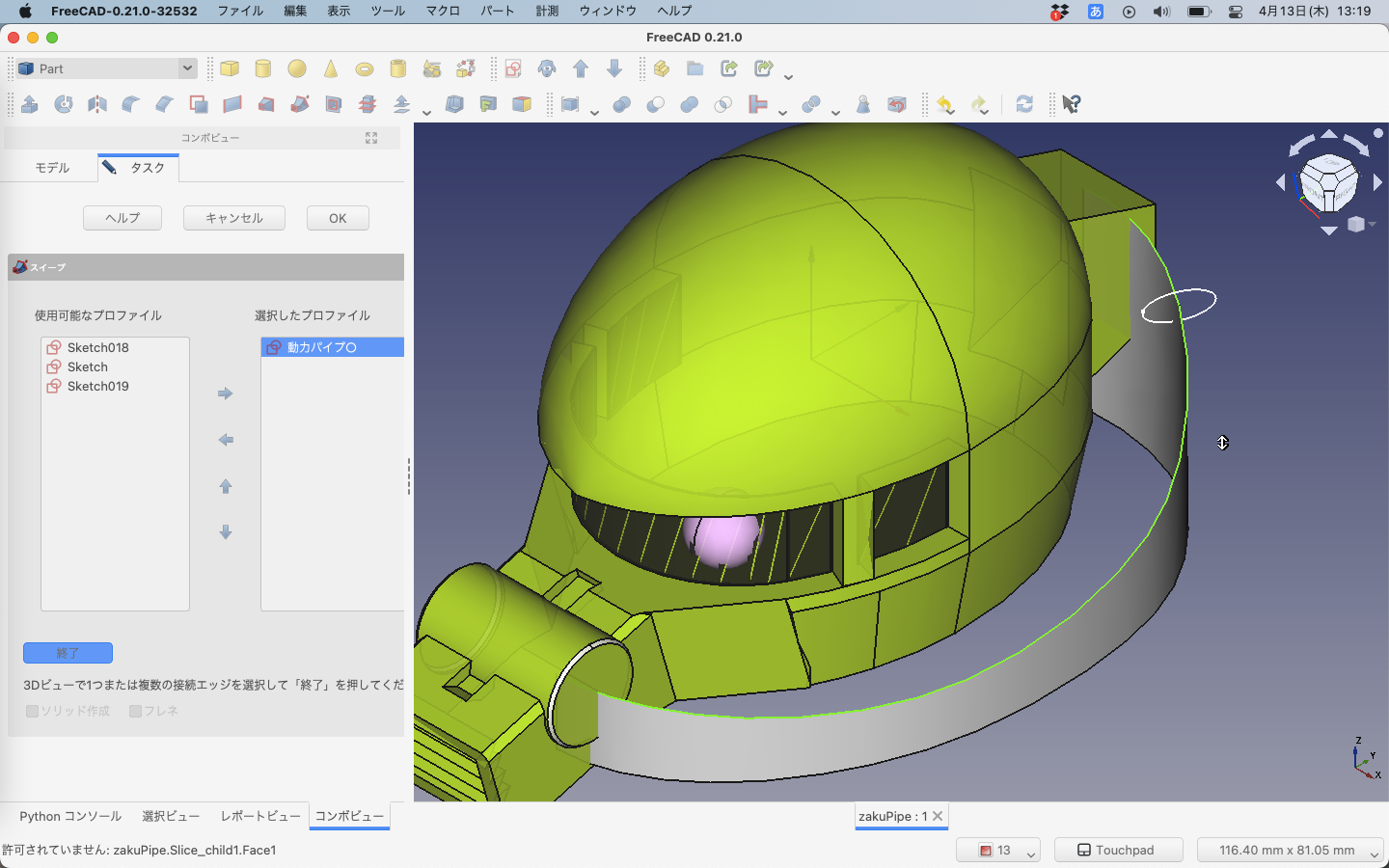

Sketcherで○をかいてさっきのパスにスイープSweepさせて動力パイプにする。

トーラスで動力パイプにつなぎ目を入れる

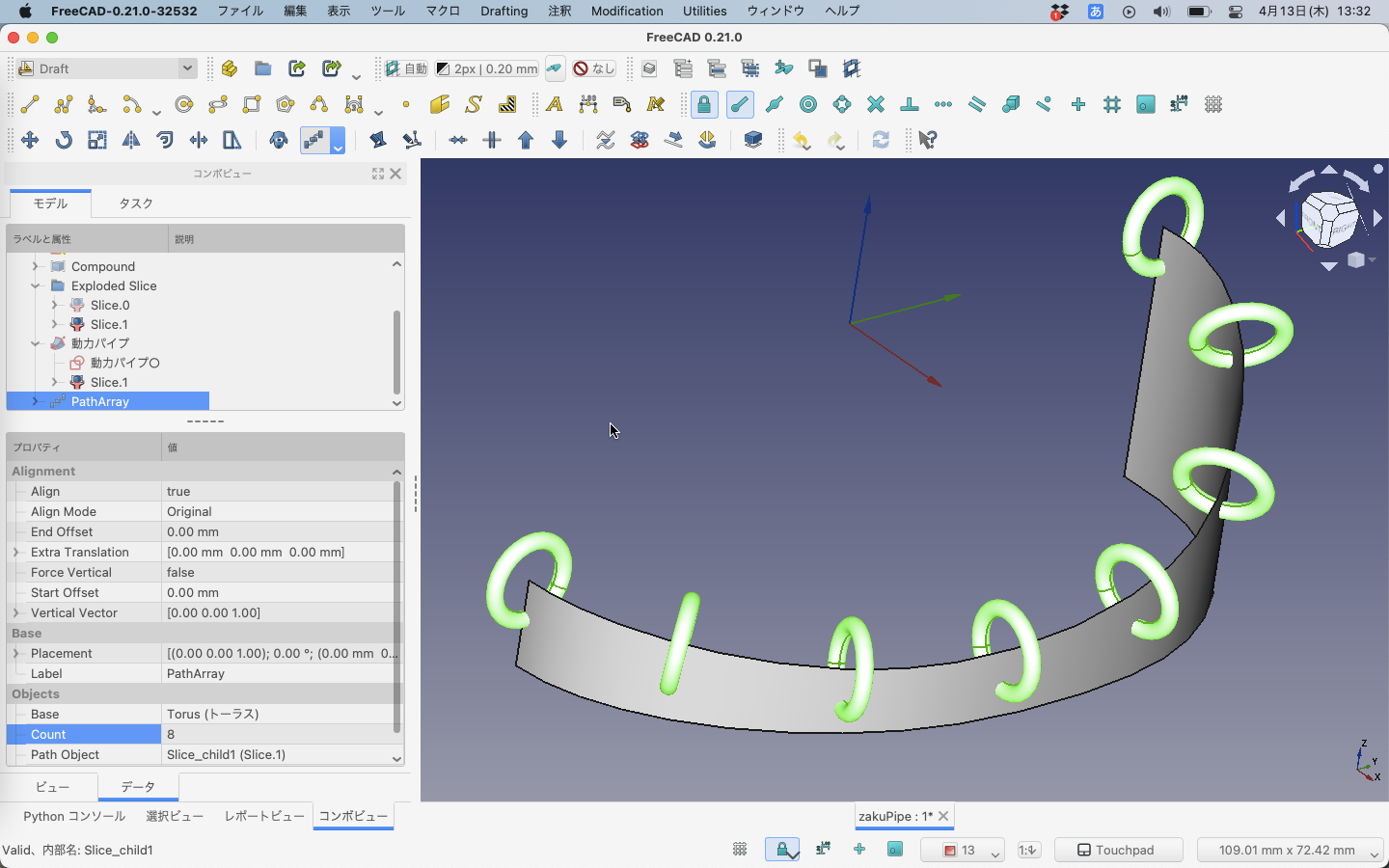

トーラスをパイプにAttatchmentして、Draftでスイープパスに沿ってトーラスをPathArray（パスに沿うように配列）

パラメータ Align : true Count: 8

動力パイプからPathArrayを切り取り

Mirrorで完成！！

モダンザク動力パイプ

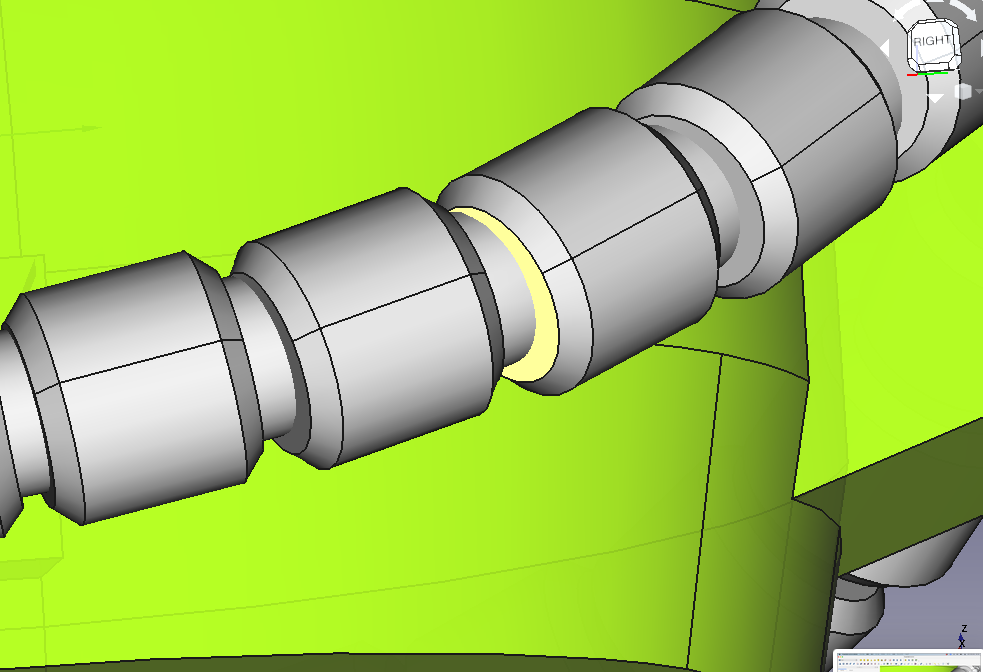

円柱をスイープパスにPathArrayさせてみた。しかしこれはNGだた。

近づいてよく見ると、自動では円柱がきれいにパスに沿ってくれないものがある。円柱１つ１つ手作業で角度調整しないといけないし、こういうモダンな感じではなくて、大河原邦男ザクの動力パイプのほうが好みなので微妙だった。多分パスの接線を意識すればいいんだろうけどなぁ・・・・・

PathArray失敗例

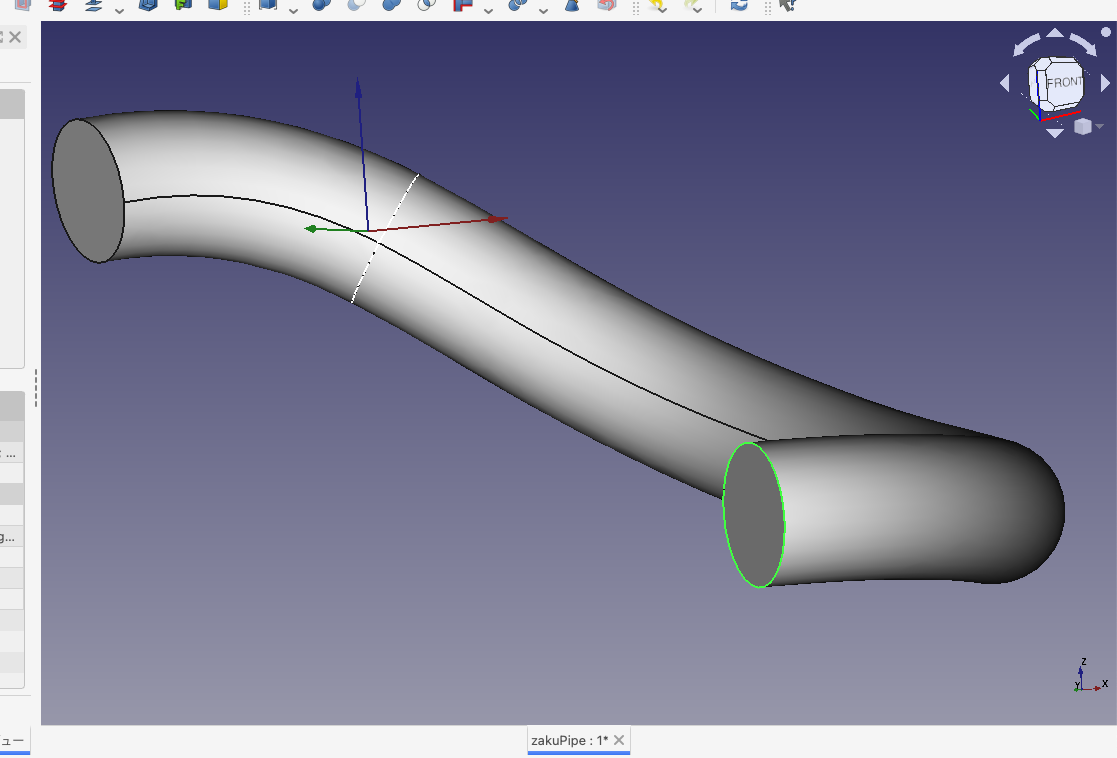

マイナス用の切り抜き物体をトーラスではなく、↓のようなSolidでおこなったところ。

スイープパスに沿わない配置になってしまって困惑した。Solidの位置を基準にして配置してる・・・・？？

回避策はこちら動画

MangoGerrySolutionsの動画はほんと勉強なる。

回避策１：Solidを原点（０，０，０）に配置してPathArrayする。

プロファイルにするSketcherの原点をスイープパスが通過しているというのが原因というか理屈。SolidはSketcherから作ったものだから、つまり、Sketcherを原点（０，０，０）で作成すればうまくいく。直感的でないけれども。

回避策２：パスをJoinCurve（CurveWorkbench）してNURBS曲線に変換してからPathArrayを実行

Curveワークベンチ未履修の方は「なぜ？変換の必要があるの？」状態だと思います。JoinCurvesするとうまくいくのです（エアプ）。JoinCurveすることでパスが１本の線になるということが重要ということのはず。
